場館介紹

　　國家游泳中心又被稱為“水立方”（Water Cube），位于北京奧林匹克公園內，是北京為2008年夏季奧運會修建的主游泳館，也是2008年北京奧運會標志性建筑物之一。它的設計方案，是經全球設計競賽產生的“水的立方”（[H2O]3）方案。2003年12月24日開工，在2008年1月28日竣工。其與國家體育場(俗稱鳥巢)分列于北京城市中軸線北端的兩側，共同形成相對完整的北京歷史文化名城形象。國家游泳中心規劃建設用地62950平方米，總建筑面積65000-80000平方米，其中地下部分的建筑面積不少于15000平方米，長寬高分別為 177m × 177m × 30m。到目前，來自101個國家和地區的35萬多港澳臺同胞及海外僑胞共捐獻了9.4億人民幣。其中鄭裕彤、鄭家純父子及屬下企業曾捐贈五千萬元人民幣。

場館設計

　　國家游泳中心的設計方案，是經全球設計競賽產生的“水的立方”（[H2O]3）方案。該方案由中國建筑工程總公司、澳大利亞PTW建筑師事務所、ARUP澳大利亞有限公司聯合設計。設計體現出 [H2O]3(“水立方”)的設計理念，融建筑設計與結構設計于一體，設計新穎，結構獨特，與國家體育場比較協調，功能上完全滿足2008年奧運會賽事要求，而且易于賽后運營。

　　國家游泳中心由北京市國有資產經營公司負責建設、管理和運營，于2003年年底開工，2007年底前完工并投入試運行，接受國際游泳聯合會和國際奧林匹克運動委員會的檢查和驗收。

　　“水立方”是北京奧運會國家游泳中心，它的膜結構已成為世界之最。它是根據細胞排列形式和肥皂泡天然結構設計而成的，這種形態在建筑結構中從來沒有出現過，創意真是奇特。

　　“水立方”的墻面和屋頂都分內外三層，設計人員利用三維坐標設計了3萬多個鋼質構件，這三萬多個鋼質構件在位置上沒有一個是相同的。這些技術都是我國自主創新的科技成果，他們填補了世界建筑史的空白。

設計理念

　　“水立方”位于奧林匹克公園B區西側，和國家體育場‘鳥巢’隔馬路遙相呼應，建設規模約8萬平方米，最引人注意的就是外圍形似水泡的ETFE膜（乙烯-四氟乙烯共聚物）。ETFE膜是一種透明膜，能為場館內帶來更多的自然光，他的內部是一個多層樓建筑，對稱排列的大看臺視野開闊，館內乳白色的建筑與碧藍的水池相映成趣。

　　國家游泳中心的設計方案，是經全球設計競賽產生的“水的立方”（[H2O]3）方案。該方案由中國建筑工程總公司、澳大利亞PTW建筑師事務所、ARUP澳大利亞有限公司聯合設計。其中中方設計者：中建國際(深圳)設計顧問有限公司總裁、總建筑師趙小鈞、總工程師毛紅衛，PTW建筑事務所的兩名主設計師為約翰·保林 (John Pauline)與托比·王(Toby Wong)。

　　設計體現出 [H2O]3(“水立方”)的設計理念，融建筑設計與結構設計于一體，設計新穎，結構獨特，與國家體育場比較協調，功能上完全滿足2008年奧運會賽事要求，而且易于賽后運營。

　　這個看似簡單的“方盒子”是中國傳統文化和現代科技共同“搭建”而成的。中國人認為：沒有規矩不成方圓，按照制定出來的規矩做事，就可以獲得整體的和諧統一。在中國傳統文化中，“天圓地方”的設計思想催生了“水立方”，它與圓形的“鳥巢”——國家體育場相互呼應，相得益彰。方形是中國古代城市建筑最基本的形態，它體現的是中國文化中以綱常倫理為代表的社會生活規則。而這個“方盒子”又能夠最佳體現國家游泳中心的多功能要求，從而實現了傳統文化與建筑功能的完善結合。

　　在中國文化里，水是一種重要的自然元素，并激發起人們歡樂的情緒。國家游泳中心賽后將成為北京最大的水上樂園，所以設計者針對各個年齡層次的人，探尋水可以提供的各種娛樂方式，開發出水的各種不同的用途，他們將這種設計理念稱作“水立方”。希望它能激發人們的靈感和熱情，豐富人們的生活，并為人們提供一個記憶的載體。

　　為達此目的，設計者將水的概念深化，不僅利用水的裝飾作用，還利用其獨特的微觀結構?；?ldquo;泡沫”理論的設計靈感，他們?yōu)?ldquo;方盒子”包裹上了一層建筑外皮，上面布滿了酷似水分子結構的幾何形狀，表面覆蓋的ETFE膜又賦予了建筑冰晶狀的外貌，使其具有獨特的視覺效果和感受，輪廓和外觀變得柔和，水的神韻在建筑中得到了完美的體現。輕靈的“水立方”能夠奪魁，還在于它體現了諸多科技和環保特點。合理組織自然通風、循環水系統的合理開發，高科技建筑材料的廣泛應用，都共同為國家游泳中心增添了更多的時代氣息。泳池也應用了許多創新設計，如把室外空氣引入池水表面，帶孔的終點池岸，視覺和聲音出發信號等，這將使比賽池成為世界上最快的泳池。

場館用途

　　2008年奧運會期間，國家游泳中心承擔游泳、跳水、花樣游泳等比賽，可容納觀眾坐席17000座，其中永久觀眾坐席為6000座，奧運會期間增設臨時性座位11000個(賽后拆除)。賽后將建成為具有國際先進水平的、集游泳、運動、健身、休閑于一體的中心。

建設大事

　　2003年7月 國家游泳中心建筑設計方案正式確定

　　2003年12月24日 水立方奠基 土方及基礎處理工程開工

　　2004年4月7日 完成土方及基礎處理工程

　　2004年7月17日 國家游泳中心建筑安裝工程施工總承包合同正式簽約

　　2005年一季度 完成全部主體混凝土結構施工

　　2006年4月10日 國家游泳中心主體結構封頂 完成鋼結構的安裝

　　2006年6月16日 鋼結構支撐體系成功卸載

　　2006年8月1日國家游泳中心膜結構安裝第一塊膜結構氣枕

　　2006年12月26日 完成膜結構安裝

　　2007年3月 完成設備安裝 并開始聯機調試

　　2008年1月28日 正式竣工

建筑技術

　　膜結構建筑是21世紀最具代表性的一種全新的建筑形式，至今已成為大跨度空間建筑的主要形式之一。它集建筑學、結構力學、精細化工、材料科學與計算機技術等為一體，建造出具有標志性的空間結構形式，它不僅體現出結構的力量美，還充分表現出建筑師的設想，享受大自然浪漫空間。在2008年的奧運會建筑設計上，膜結構應用就得到完美的體現。

　　“水立方”是世界上最大的膜結構工程，建筑外圍采用世界上最先進的環保節能ETFE(四氟乙烯)膜材料。國家體育館工程承包總經理譚曉春透露，這種材料的壽命為20多年，但實際會比這個長，人可以踩在上面行走，感覺特別棒。目前世界上只有三家企業能夠完成這個膜結構。

　　“水立方”整體建筑由3000多個氣枕組成，氣枕大小不一、形狀各異，覆蓋面積達到10萬平方米，堪稱世界之最。除了地面之外，外表都采用了膜結構。安裝成功的氣枕將通過事先安裝在鋼架上的充氣管線充氣變成“氣泡”，整個充氣過程由電腦智能監控，并根據當時的氣壓、光照等條件使“氣泡”保持最佳狀態。

　　這種像“泡泡裝”一樣的膜材料有自潔功能，使膜的表面基本上不沾灰塵。即使沾上灰塵，自然降水也足以使之清潔如新。此外，膜材料具有較好的抗壓性，人們?cè)谏厦?ldquo;玩蹦床”都沒問題，“正常的放上一輛汽車都不會壓壞”。如果萬一出現外膜破裂，根據應急預案，可在8個小時內把破損的外膜修好或換新。“水立方”晶瑩剔透的外衣上面還點綴著無數白色的亮點，被稱為鍍點，它們可以改變光線的方向，起到隔熱散光的效果。

　　“水立方”是世界上最大的膜結構工程，除了地面之外，外表都采用 了膜結構———ETFE材料，藍色的表面出乎意料的柔軟但又很充實。國家體育館工程承包總經理譚曉春透露，這種材料的壽命為20多年，但實際會比這個長，人可以踩在上面行走，感覺特別棒。目前世界上只有三家企業能夠完成這個膜結構。

　　“考慮到場館的節能標準，膜結構具有較強的隔熱功能；另外，修補這種結構非常方便，比如，射槍或者是尖銳的東西戳進去后，監控的電腦會自動顯現出來。如果破了一個洞，只需用不干膠一貼就行了；膜結構還非常輕巧，并具有良好的自潔性，塵土不容易粘在上面，塵土也能隨著雨水被排出。”譚曉春說，膜結構自身就具有排水和排污的功能以及去濕和防霧功能，尤其是防結露功能,對游泳運動尤其重要。

　　此外，“水立方”占地7.8公頃，卻沒有使用一根鋼筋，一塊混凝土。其墻身和頂棚都是用細鋼管連接而成的，有1.2萬個節點。只有2.4毫米厚的膜結構氣枕像皮膚一樣包住了整個建筑，氣枕最大的一個約9平方米，最小的一個不足1平方米。跟玻璃相比，它可以透進更多的陽光和空氣，從而讓泳池保持恒溫，能節電30%。

外掛材料

　　“水立方”不僅是一幢優美和復雜的建筑，她還能激發人們的靈感和熱情，豐富人們的生活，為人們提供記憶的載體。因此設計中不僅利用水的裝飾作用，同時還利用其獨特的微觀結構。采用在整個建筑內外層包裹的ETFE膜（乙烯-四氟乙烯共聚物）是一種輕質新型材料，具有有效的熱學性能和透光性，可以調節室內環境，冬季保溫、夏季散熱，而且還會避免建筑結構受到游泳中心內部環境的侵蝕。更神奇的是，如果ETFE膜有一個破洞，不必更換，只需打上一塊補丁，它便會自行愈合，過一段時間就會恢復原貌！

　　國際上在建筑使用膜結構時，多用的是PTFE膜，這是一種纖維材料，特點是不透明，但是，使用技術比較成熟。而“水立方”使用的是ETFE膜，這是一種透明膜，能為場館內帶來更多的自然光。在國內對這種薄膜結構的理論研究幾乎就是空白。

　　2006年德國世界杯主要賽場之一的慕尼黑安聯體育場也使用了ETFE氣枕式外墻，但與水立方相比，兩者的區別在于，德國安聯體育場的氣枕覆蓋面積為6萬平方米，而水立方則達到為10萬平方米；安聯運動場是單層氣枕并且是規則排列的，水立方則是雙層氣枕，并且?guī)缀鯖]有形狀相同的兩個氣枕。

　　按照設計方案，水立方的內外立面膜結構共由3065個氣枕組成（其中最小的1－2平方米，最大的達到70平方米），覆蓋面積達到10萬平方米，展開面積達到26萬平方米，是世界上規模最大的膜結構工程，也是惟一一個完全由膜結構來進行全封閉的大型公共建筑。無論對設計還是施工、使用都是一個極大的挑戰，對ETFE膜的材料、通風空調、防火、聲、光、電的控制等技術提出了一個難度很大的課題。

新型環保

　　游泳中心內的游池應用了許多創新式的設計，如把室外空氣引入池水表面，帶孔的終點池岸，視覺和聲音發出信號等。還有一些高科技設備，如確定運動員相對位置的光學裝置、多角度三維圖像放映系統等，這些裝置將幫助觀眾更好地觀看比賽。

　　在設計中還充分考慮了環保的需要。為了減少二氧化碳的產生，在設計中減少了電的使用。利用太陽能電池提供電力。大幅地使用了新型材料，使空調和照明負荷降低了20%-30%。另外，游泳中心消耗掉的水分將有80%從屋頂收集并循環使用，這樣可以減弱對于供水的依賴和減少排放到下水道中的污水。系統對廢熱進行回收，熱回收冷凍機的應用一年將節省60萬度電。還有現代化消防裝置為建筑量身定做，比常規設施節約74%。

　　在建筑節能上，“水立方”的設計也有獨到之處。在“水立方”總共8萬平方米的建筑面積中，3萬平方米屋頂將使雨水的收集率達到100%，而這些雨水量相當于100戶居民一年的用水量；在光的利用上，由于“水立方”采用了特殊的膜材料和相應的技術，使得該場館每天能夠利用自然光的時間達到了9.9小時，一年下來，8萬平方米的“水立方”將節約大量的電力資源。

　　科研創新是“水立方”建筑設計中的一大亮點，它所采用的特殊膜材料、鋼結構，以及室內環境設計，在奧運場館建筑歷史當中很多都是空白，因此，科技創新成為 “水立方”建設工作中的重頭戲，經過參建各方共同努力，“水立方”項目中經國家有關部門批準立項的科研項目達到10多項，此外，“水立方”的建設還產生了類似項目的施工驗收標準。

設計細節

　　“水立方”設計注重細節，充分考慮運動員和觀眾需求，體現了北京奧運會“綠色奧運、科技奧運、人文奧運”的三大理念。

　　作為奧運會的比賽場館，國家游泳中心首先要滿足奧運會期間的比賽需要。“水立方”的設計將盡可能的讓運動員在這里感到舒適，讓觀眾感到舒適。而這種舒適往往來自很小的細節。“水立方”擁有跳水池、比賽池、熱身池，這些池子的水溫及其所在廳的溫度沒有太大的差異，這就為運動員穩定發揮創造了良好條件。

　　此外，“水立方”在地面的設計上也花費了不少心思，由于比賽池和熱身池中間有一定距離，運動員在這兩池之間往往是赤腳往返，“水立方”對這段路程的地面做了特殊、細致的處理，屆時，“運動員走過去都很舒適”，不會覺得腳涼。

　　防雷設計：

　　“水立方”與“鳥巢”相似，也是采用了傳統的防雷技術。“水立方”的地下及基礎部分是鋼筋混凝土結構，地上部分是鋼網架，鋼結構與鋼筋混凝土結構中的鋼筋通過焊接連接，共同形成了一個立方體的籠子。屋面上，鑲嵌、固定一塊塊充氣枕的是槽形的鋼構件，鋼構件又寬又厚，與“水立方”四壁的鋼網架焊接為一體，支撐著整個屋頂。雷雨天氣里，這些鋼構件的作用更是非同小可。它們一方面作為天溝，收集、排除屋面的雨水；同時又充當了接閃器，及時將雷電流引到“籠式避雷網”，保護整個建筑物的安全。這是一個非常理想的“籠式避雷網”，完全依靠建筑物自身結構中的材料，無須單獨架設避雷針、做引下線或接地體，屋面沒有突出的避雷針或避雷帶，既經濟美觀又安全可靠。

　　抗震設計：

　　“水立方”是典型的外柔內剛。外部只看到充氣薄膜，好像弱不禁風，而支撐這些薄膜的是堅實的鋼結構，里面觀眾看臺和室內建筑物為鋼筋混凝土結構。“水立方”的墻壁和天花板由1.2萬個承重節點連接起來的網狀鋼管組成，這些節點均勻地分擔著建筑物的重量，使其堅固得足以經受住北京最強的地震。“水立方”的地下部分是鋼筋混凝上結構，在澆筑混凝上的時候，在每根鋼桂的位置都設置了預埋件(上部為鋼塊)，鋼結構的鋼柱與這些預埋件牢固的焊接在一起，就這樣，地上部分的鋼結構與地下部分的鋼筋混凝土結構形成一個牢固的整體。正是靠著優越的結構形式和良好的整體性，“水立方”才擁有了“過硬的身體”，達到了抗震8級烈度的標準。

綠色場館

　　綠色奧運、科技奧運、人文奧運，作為北京奧運會的三大核心理念，對于北京奧運會的各項工作具有綱領性指導意義。三大理念中，首當其沖的就是綠色奧運。從《北京奧運行動規劃》中對綠色奧運的定義不難看出，實現綠色奧運的每個環節，都需要以人們具有高標準的生態素養為保障，按照標準來落實各項工作。



國家游泳中心建設主要的先進節能技術包括熱泵的選用、太陽能的利用、水資源綜合利用、先進的采暖空調系統，以及控制系統和其他節能環保技術，如采用內外墻保溫，減少能量的損失；采用高效節能光源與照明控制技術等。這些新標準、新技術、新材料的采用，為我國今后建筑節能建設起到了良好的示范作用，還可進一步帶動和促進我國建筑節能技術產業化的發展。

　　水立方首次采用的ETFE膜材料,可以最恰當?shù)乇憩F(xiàn)“水立方”，水立方”的外形看上去就像一個藍色的水盒子，而墻面就像一團無規則的泡泡。這個泡泡所用的材料“ETFE”，也就是我們常說的“聚氟乙烯”。這種材料耐腐蝕性、保溫性俱佳，自清潔能力強。國外的抗老化試驗證明，它可以使用15至20年。而這種材料也很結實，據稱，人在上面跳躍也不會損傷它。同時由于自身的絕水性，它可以利用自然雨水完成自身清潔，是一種新興的環保材料。猶如一個個“小泡泡”的ETFE膜具有較好抗壓性，厚度僅如同一張紙的ETFE膜構成的氣枕，甚至可以承受一輛汽車的重量。氣枕根據擺放位置的不同，外層膜上分布著密度不均的鍍點，這鍍點將有效的屏蔽直射入館內的日光，起到遮光、降溫的作用。

節水方案

　　為確保“水立方”的水質達到國際泳聯最新衛生標準，泳池的水將采用砂濾——臭氧——活性炭凈水工藝，全部用臭氧消毒。據介紹，臭氧消毒不僅能有效去除池水異味，而且可消除池水對人體的刺激。

　　此外，泳池?fù)Q水還將全程采用自動控制技術，提高凈水系統運行效率，降低凈水藥劑和電力的消耗，可以節約泳池補水量50%以上。此外，泳池和水上游樂池將采用防滲混凝土以防滲漏。

　　洗澡水用于沖廁及灌溉

　　除了泳池用水，“水立方”的其他用水也十分節約。洗浴等廢水，將經過生物接觸氧化、過濾，再用活性炭吸附并消毒后，用于場館內便器沖洗、車庫地面的沖洗以及室外綠化灌溉。僅此一項就可每年節約用水44530噸水。此外，為了減少水的蒸發量，“水立方”的室外綠地將在夜間進行灌溉，采用以色列的微灌噴頭，建成后可以節約用水5%。

　　衛生潔具設水表計水量

　　為盡可能減少人們?cè)谑褂脮r(shí)對水的浪費，“水立方”對便器、沐浴龍頭、面盆等設備均采用感應式的沖洗閥，合理控制衛生潔具的出水量，并在各集中用水點設置水表，計量用水量。預計通過這些措施，可以節水10%左右。

　　除了浴池用水，“水立方”還將在比賽大廳設立飲水處，為運動員和觀眾提供飲用水。為避免飲水的二次污染，避免浪費，“水立方”的飲用水將采用末端直飲水處理設備。

賽后利用

　　國家游泳中心業主：奧運會后“水立方”將成市民水上樂園 。官方網站2008年1月28日訊 北京2008年奧運會后，“水立方”能干啥？普通老百姓消費得起嗎？這也許是北京市民最為關心的問題了。“水立方”業主單位北京市國有資產經營有限責任公司副總經理康偉說，“水立方”從招標、設計到建設的各個環節都充分考慮了賽后運營，奧運會后，經過改建的“水立方”將成為北京市民的水上娛樂中心。而且，中關村三小于2009年5月31日在水立方舉辦了“歡聚北京 祝福祖國”的主題大隊會。

　　康偉說，一般而言，滿足奧運會場館功能需求的游泳館建筑面積在4萬平米左右就足夠了，但“水立方”的賽時建筑面積約8萬平米，多出來的這些面積就是為了保障賽后運營的需要。奧運會賽時，“水立方”的座椅將達到1萬7千個，其中，1萬1千個坐席將在奧運會后拆除，在剩下的6千個坐席中，有2千個是活動座椅，長期固定的坐席數為4千個。這樣的設計為賽后利用留下了充足的空間。

　　國家游泳中心是目前國內最先進的游泳館，它的票價會不會也很貴？康偉說，奧運會后，國家游泳中心將對市民開放，內有游泳、跳水、嬉水樂園和冰上娛樂設施，而且“門票的價位將盡可能讓更多的老百姓進得去”。

　　國家游泳中心也有著一個別具一格的名字：水立方。

　　“水立方”獨特的結構設計思想使它具有了別具一格的視覺效果，而要完全實現建筑師的設計思想，對工程建筑人員來說，是一個不小的挑戰。ETFE項目經理詹姆斯先生說：“我們做了很多視覺的測試，來盡量滿足建筑師的這些設計哲理。我們認為這個是最大的挑戰，現在，我們覺得在這方面已經完成得相當成功了。”

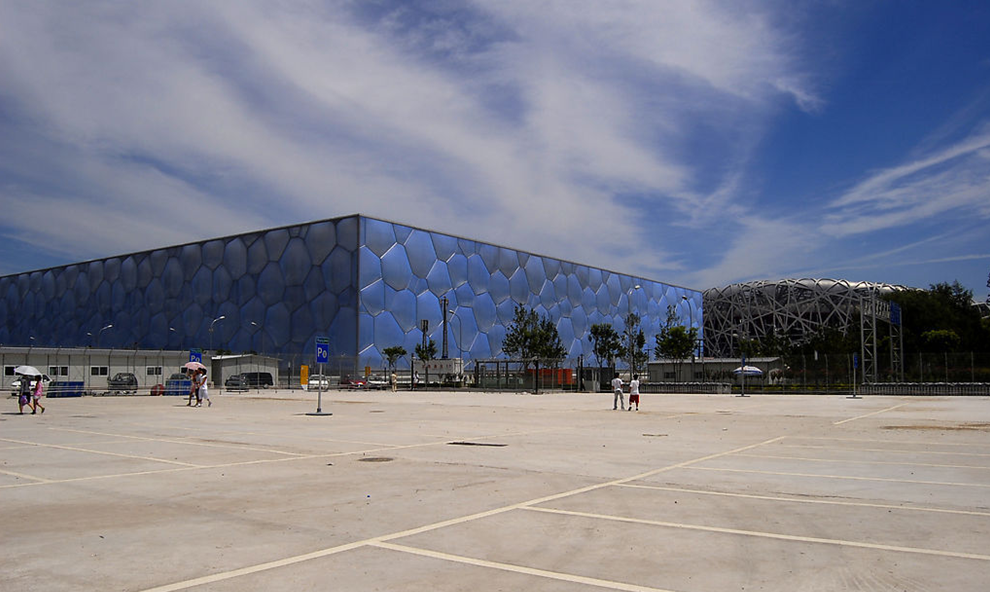

　　“水立方”是一個177米乘177米的方型建筑，高31米，看起來形狀很隨意的建筑立面遵循嚴格的幾何規則，立面上的不同形狀有11種。內層和外層都安裝有充氣的枕頭，夢幻般的藍色來自外面那個氣枕的第一層薄膜，因?yàn)閺澢谋砻娣瓷潢柟?，使整個建筑的表面看起來像是陽光下晶瑩的水滴。而如果置身于“水立方”內部，感覺則會更奇妙，進到“水立方”里面，你會看到，像海洋環境里面的一個個水泡一樣。

　　“水立方”與“鳥巢”只有一路之隔，一方一圓，一藍一紅，形成了一種微妙、均衡的關系。中方主設計師趙小鈞先生介紹說，就設計過程來說，是先有‘鳥巢’，所以，一開始做這個設計，關于如何跟‘鳥巢’形成一個和諧的、統一的、對比的、互相映襯這樣一個關系，就是大家重點討論的一個方面。

　　奇妙自潔不沾塵土

　　在今天，綠色、健康、和諧、可持續發展，是最重要的建筑設計思想，在“水立方”的設計過程中，時時處處貫穿著這些理念。

　　“水立方”從建筑到結構完全是一個創新的建筑，蘊涵著極高的科技含量。它的建筑外圍護 采用新型的環保節能ETFE膜材料，覆蓋面積達到10萬平方米，是目前世界上最大的ETFE應用工程。

　　詹姆斯先生說：“它是一個雙層ETFE系統，外面一層里面一層，從這個角度來講，它是第一個，是世界獨一無二的。”

　　這種ETFE膜材料的質量只有同等大小玻璃的1%，韌性好，又能吸收更多的陽光，并且不會自燃，另外，它們還有奇妙的自潔功能。“它們不沾附塵土，風一吹，土就走了。”國家游泳中心總經理康偉先生說。

　　“智能泡泡”反光遮陽

　　對一個游泳池來說，它的熱需求大于它的冷需求，所以工程設計之初，就要考慮它的整體熱負荷問題。“水立方”晶瑩通透的結構特征不僅可以給人帶來美麗的視覺感受，而且具有極高的實用性，外面的陽光可以直接進入室內，給游泳池和室內空氣加熱。

　　而在夏天，“水立方”的“智能泡泡”系統可以通過不同朝向、不同密度的反光斑點，以及在內外兩層泡泡之間實現互相通風的技術手段，來改變遮陽系數，降低它的冷負荷，達到低溫的目的。同時，“水立方”內部的空調系統也充分考慮到了節能和環保的問題，工程設計者實現了分層空調、分區空調這樣一個概念，通過技術手段來降低了“水立方”里的空調能耗。

　　覆蓋計劃大量節水

　　北京是個比較缺水的城市，而擁有三個巨大游泳池的水立方，每小時蒸發掉的水就要超過一噸。有沒有可能避免這種浪費呢？關于這一點，“水立方”的建設者們?cè)谠O(shè)計之初就有過周全的考慮。他們考慮把游泳池的整個池水進行覆蓋，也就是在游泳池不用的晚上用塑料布或其他材料覆蓋。覆蓋計劃包括了整個“水立方”的比賽池、戲水大廳等，如此一來就可以節約大量的水。

　　除此之外，“水立方”的另一個環保功能是收集和循環雨水，這是充分體現“水立方”科技、綠色設計思想的一個技術亮點。落到水立方房頂上的雨水會被匯集到建筑物下面的一個中心儲蓄池中。這些被收集來的雨水將被循環利用。這一點，也在“鳥巢”工程中充分考慮到。

　　驗收標準專門制定

　　無論是外部形狀還是內部結構，水立方都是中國建筑史上的一個創新之作。而它的施工過程，更是中國的工程技術人員填補一系列國家行業空白的過程。

　　國家游泳中心項目執行經理候本才先生介紹說：“按照以往我們的施工慣例，我們都是有標準可以依據的，就說咱們國家要么有國標，要么有行業標準或者是地方標準，最起碼的要企業標準。那么現在我們這個工程，鋼結構和模結構，像所有這些相關標準都沒有，就不知道應該干成什么樣。”

　　在這樣的技術空白背景下，就需要建設者們?cè)谡绞┕で?，先制定出一個施工組織設計大綱。國內眾多專家經過近10輪的修改，最終確定了這份方案。包括鋼結構的加工、定位、安裝、焊接、以及最后的卸載等眾多難題，全部得到解決。為了保證工程質量，還專門制定了針對“水立方”的驗收標準。

　　候本才先生說：“我們參照了現行的一些標準，再結合這個項目的自身特點，重新編制了一份工程驗收標準，完全針對國家游泳中心鋼結構的驗收標準。這樣的話就知道怎么干了，也知道該干成什么樣了，這也是經過了一個很曲折的過程。”

　　奧運后的水上娛樂中心

　　在“水立方”工程建成以后，除了承擔比賽任務，還將具有眾多附加功能，比如戲水樂園、健身俱樂部等等。把這些比較長期的規劃事先考慮進去，就確保了，即使在2008年的奧運會比賽結束以后，“水立方”仍然會創造可觀的經濟價值。

　　撐起城市脊梁的巨人

　　天圓地方 陰陽之美！

　　“水立方”由來：與鳥巢呼應 體現天圓地方理念 水立方”位于北京奧林匹克公園內，它與一墻之隔的“鳥巢”一起被并稱為北京奧運會兩大標志性建筑物。國家游泳中心公司總經理康偉說，這個湛藍色的水分子建筑與東面的“鳥巢”，一圓一方，體現了中國“天圓地方”建筑理念。與主場館“鳥巢”的設計相比，“水立方”體現了更多的女性般的柔美，一個陽剛，一個陰柔，形成鮮明對比，在視覺上極具沖擊力。……

各功能區

　　水世界：水世界位于水立方的南部，是一個可以給全家人帶來水的新鮮、刺激、神秘、快樂的區域。

　　時尚養生區：時尚養生區位于水立方的北部，這里會告訴你什么是時尚、什么是養生，是一個能給你的身體帶來新的能量的地方。

　　SPA水療館：SPA水療館位于水立方北部，是一個具有國內外先進的水療設施設備、擁有獨特的空間環境和水療技術的區域。

　　主題餐廳和酒吧：主題餐廳和酒吧是具有“水立方”特色、健康的餐飲設計區域，如泡泡吧、水上網吧、水流主題餐廳、陶吧、書吧等。

　　商業區：商業區位于水立方的中部，是水立方最具商業氣息的區域，在這里可以看到各式各樣的帶有水立方氣質的商品、了解水立方和奧運游泳項目的歷史以及與水有關的最新最時尚、休閑、娛樂資訊。

門票價格

　　2008年10月5日后，經過短暫的轉場，中心區和鳥巢、水立方、國家體育館、國奧村國際區將長期對市民開放，門票價格不變。

　　中心區“免費不免票”

　　北京市旅游局局長張慧光介紹，2008年9月29日到10月5日期間，奧林匹克公園將正式對公眾開放，奧林匹克中心區免費不免票，觀眾持免費參觀券進場，進入鳥巢、水立方、國家體育館、國奧村國際區需另行購票。



2008年9月25日到28日為試開園階段，觀眾可持參觀券進入中心區，各場館不對外開放。奧林匹克中心區每天開園時間為9時至21時，奧林匹克森林公園開園時間為9時至19時。

　　開放期間，奧林匹克公園中心區（不含國家會議中心）、森林公園、國奧村國際區對外開放，北區場館群不開放。其中，奧林匹克公園中心區和森林公園“免費不免票”，持森林公園參觀券可通行中心區，但持場館門票和中心區參觀券不能通行森林公園。

　　票價

　　●聯票

　　100元，包括鳥巢30元、水立方30元、國家體育館20元、國奧村國際區20元

　　●單票

　　鳥巢 50元 水立方 30元

　　國家體育館 20元

　　國奧村國際區 20元

　　服務　中心區增20餐飲點

　　《生來就熟旅游手冊·北京》

　　奧林匹克公共區管委會秘書長王春介紹，中心區內，各項服務設施均保留不動。同時新增20處固定餐飲地點，保持奧運賽時的50輛流動車。

　　另外，中心區內還將設立3處醫療服務站，設9處旅游咨詢中心、設9處固定衛生間，21處臨時衛生間。在外圍停車場等地增設衛生間，保留部分殘奧會的景觀標志，恢復公園內奧運會的景觀標志和普通的城市標志，增加觀眾休息坐椅。

　　同時，森林公園也將增設商品零售網點和品種，將專門設立旅游停車場，保留奧運期間的急救車數量和醫務人員，再增加30輛電瓶游覽車。 交通　中心區不設停車場

　　王春介紹，現有48條常規公交，并將再開設10條奧運村公園的臨時公交和4條旅游觀光線，總共有62條公交線。途經大屯路地下隧道的公交線路繼續按賽時的運行模式通過。 公交線路

　　乘車路線：839，510路北辰西橋北站下。運通113，407，386，656，836快車，983空調車路線，753，740內外環，939，944支，944，660，689路北辰橋西站下，328，379，419，425，484，518，628，751，836，851，913，949，963，運通110路洼里南口站下。

閉館改造

　　2009年十一黃金周后，水立方將整體閉館改造，2010年將以主題的形式開放。水立方主要改造的內容有臨時座椅的拆除和戲水樂園的建造。改造后，水立方將以主題的形式正式開放運營，將有更詳細的計劃、服務等。場館安檢

　　十一開放期間，中心區的安保標準會比奧運期間大大降低。王春介紹，屆時，中心區將對安保線和部分圍欄進行調整。將國家會議中心調整到了安保線以外。在原有的基礎上，原來觀眾只有6個進出口，現在增加了14個觀眾進口和15個出口。

　　進入公共區的安檢只采用抽檢，原則上是“逢包檢，逢疑檢”，使用器材是手探和目測。進入場館采取普檢，使用X光機，包括安全門和手探。

首場演出

　　國家游泳中心有限責任公司董事長康偉介紹，2008年9月30日19時30分許，在水立方將上演一場大型水景聲光交響音樂會。“這是奧運后，在奧運場館內的第一個大型演出。”演出將把水立方的水和建筑融為一體，配有水景、聲光和交響樂。音樂會上將上演輕騎兵序曲、匈牙利舞曲等交響樂名段。門票銷售由北演票務代理，售價分200元、400元、600元、800元數檔。

　　水立方的交通、駕車至北四環北辰橋向北約500米即到?；虺俗罔F10號線北土城站換乘奧運專線奧林匹克公園站E口向南約1公里即到。

自營收入

　　國家游泳中心有限責任公司副總經理?xiàng)钇嬗掠?011年12月27日在全國體育局長會議上透露，2011年“水立方”的場館自營業務成本費用稅金總計高達9929.9萬元，自營收入8800萬元，需要通過政府相關產業資金支持才能達到收支平衡。

　　楊奇勇介紹，2011年“水立方”共成功舉辦了68項151場次的體育賽事、大型文藝演出、企業活動等一系列大型活動，接待近14萬人次。

　　楊奇勇說，處于探索期和培育期的“水立方”賽后運營未來發展面臨維保成本高、周期性品牌體育賽事相對較少等實際困難，在履行場館公共體育服務重要職能方面，亟需政策扶植和產業資金支持。

　　2011年，根據北京市體育產業發展引導資金的有關政策，國家游泳中心申報跳水、花游、短池3項國際賽事的產業扶持資金。通過評審，最終獲得了960.20萬元的資金支持，是公司成立以來首次獲得北京市相關產業資金政策的支持。
